چشمی فتوسل چرخشی درب پارکینگ

بررسی چشمی چرخشی کرکره برقی و جک پارکینگ

چشمی درب برقی با ولتاژ ۱۲ تا ۲۴ ولت AC/DC کار می کند و از آن برای تشخیص مانع هنگام بسته شدن درب استفاده می شود. توجه نمایید که مدار فرمان شما باید قابلیت اتصال چشمی را داشته باشد. معمولا تمام جک های پارکینگ و برخی از مدار فرمان کرکره برقی ها این ویژگی را دارند.

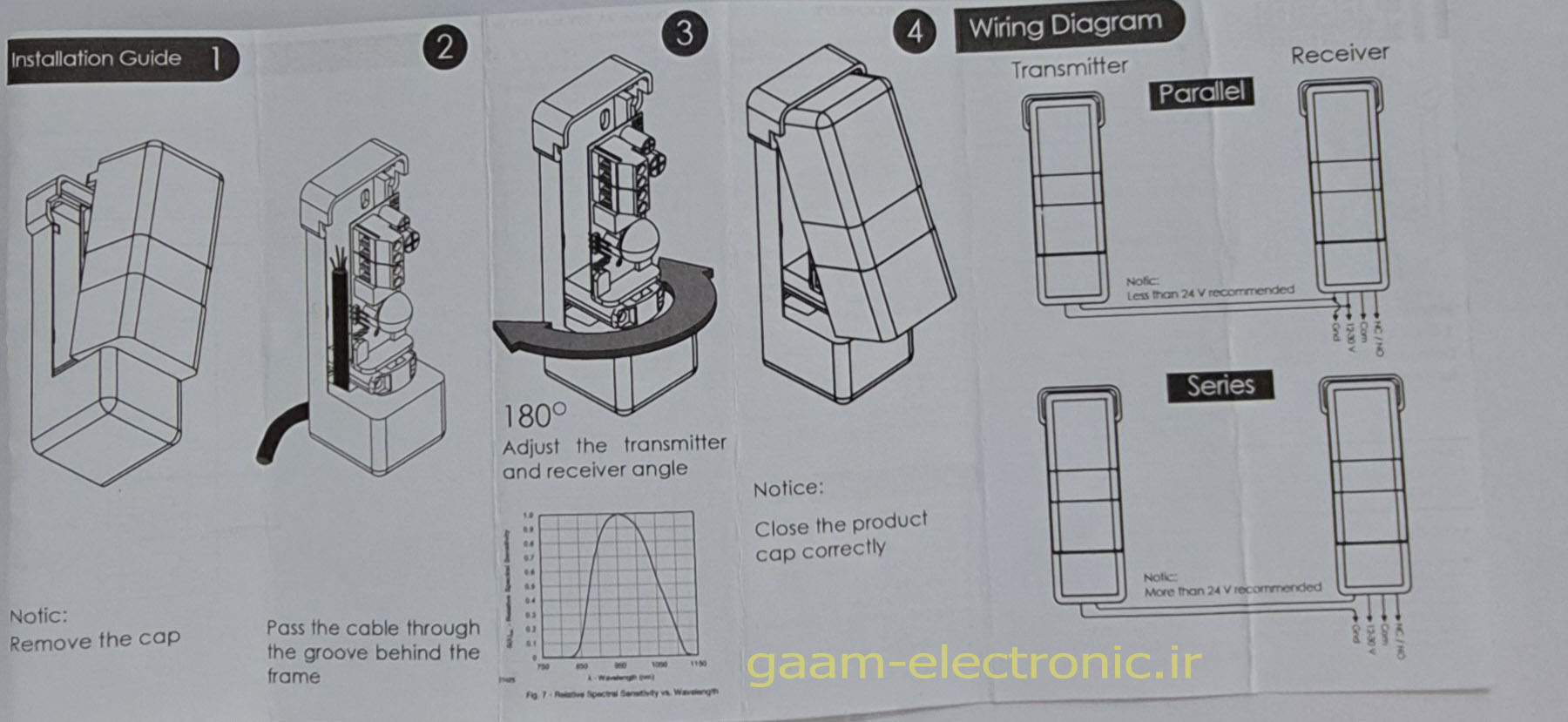

برای راه اندازی صحیح این محصول باید دو چشمی را مقابل هم و با فاصله ی حداقل ۲۰ سانتیمتر از سطح زمین نصب کنید. دقت نمایید فاصله ی دو چشمی از هم بین ۱ تا ۱۵ متر باشد.

چشمی فوق از نوع چرخشی می باشد. یعنی بعد از نصب آن در دو طرف درب، می توانید جهت هر کدام از آن ها را طوری تنظیم نمایید تا دقیقا رو به روی هم قرار بگیرند. این آپشن باعث می شود کار نصب راحت تر و دقیق تر انجام شود.

با اتصال ترمینال چشمی ها به قسمت مربوطه روی مدار فرمان، چشمی TRANSMITTER دائما به چشمی RECEIVER سیگنال می فرستند. با قرار گرفتن مانع بین این دو اتصال آنها قطع می شود و چشمی RECEIVER پالسی به مدار فرمان ارسال می کند تا وجود مانع را اطلاع دهد. در این حالت اگر مدار فرمان در حال بستن درب باشد ابتدا دستور استپ و سپس دستور باز شدن درب را صادر می کند. به این طریق از برخورد درب با مانع جلوگیری می شود.

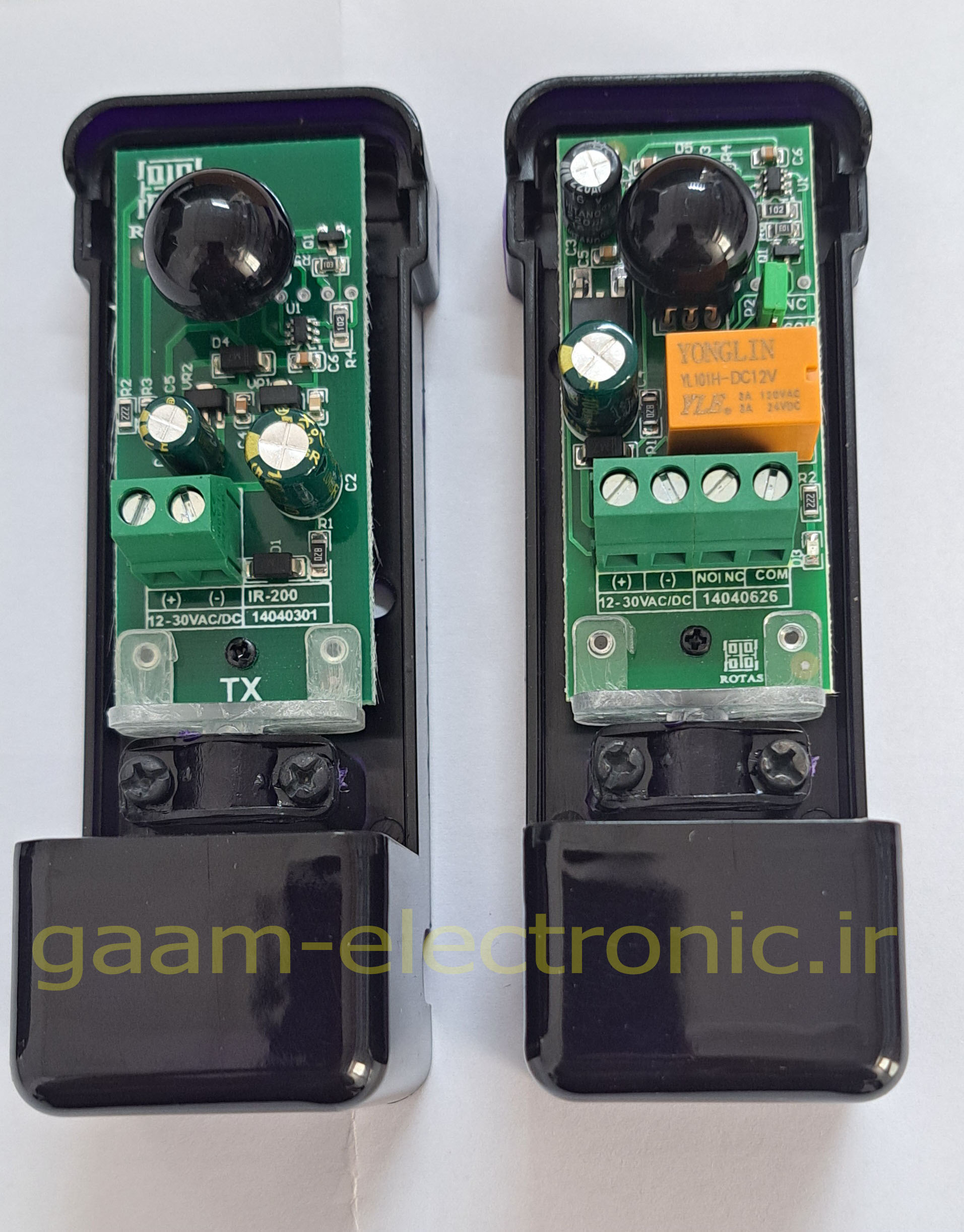

به کمک جامپری که روی برد این چشمی چرخشی تعبیه شده است می توانید تنظیم نمایید تا خروجی آن به پایه NO رله متصل باشد یا پایه NC. این قابلیت کمک می کند تا بتوانید از این محصول هم روی درب برقی استفاده نمایید هم روی دزدگیر.
